2023/05/01 VMware + Switch

VMware

대부분의 설정을 기본옵션으로 설정 후 Win10을 정상설치하면
이런화면이 작동된다.

우선 설정을 위해 가상머신에서 sysdm.cpl을 치고 컴퓨터 이름을 Client로 바꿔준다.

네트워크 설정도 하기 위해 ncpa.cpl을 치고 네트워크 설정창으로 들어간다.

IP주소를 이런식으로 설정 해준다.

다음은 wf.msc로 방화벽 설정을 해준다. 이 후 설치 설정을 하다가 오류가 뜨기 때문에 방화벽은
다 끄고 설정한다.

control치고 옵션을 고성능으로 설정한다.
그러면 기초적인 설정은 어느정도 완료된것이다.

편의성을 위해 VM Tools를 설치함 화면도 크기에 맞게 되고 마우스도 자연스럽게 움직일 수 있다.

크롬과 반디집도 설치해줌

GNS와 VMware도 설치를 해준다.

그리고 종료를 하고 스냅샷을 찍는다.
스냅샷을 하고 찍을 땐 가상머신을 완전히 종료를 하고 꺼야한다. 그렇지 않으면 데이터가 깨진다.

무슨 일이 생긴다면 초기설정을 눌러서 다시 돌아간다.

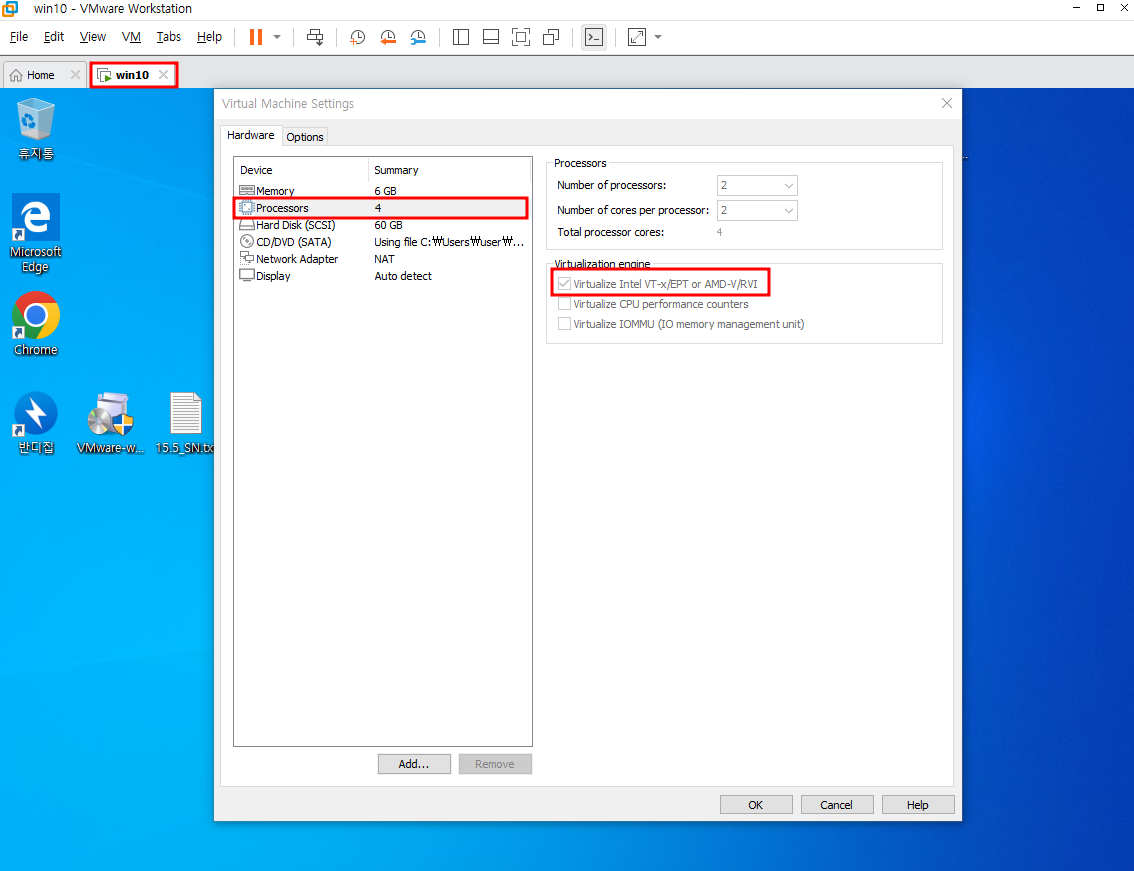

가상머신을 꼭 종료하고 위쪽 win 10 우클릭 후 세팅 프로세서 에서 오른쪽 아래 첫번째 박스 체크
그리고

vmware 설치를 마치고 라이센스 키까지 입력 후 완료한다.

그 뒤에 vmware에서 네트워크 세팅을 해준다.
vmnet 1번과8번은 DHCP를 꺼주고 각각 10.10.10.0 255.255.255.0과 192.168.2.0 255.255.255.0으로 세팅

그리고 GNS를 설치한다. 설치하는 와중에 Wireshark랑TightVNC 마지막으로 SolarWinds 3개를 체크 해제한다.

다운받을 때 마지막에 솔라윈즈가 뜨면 NO를 누른다.

셋팅하지않는다 하고 뒤에오는 업데이트도 NO를 눌러준다.

그렇게 하고 오른쪽에 초록불로 들어오면 된것

Edit에 > 속성 > C드라이브 > User >ITBANK > GNS3에 ISO랑 VM폴더 두개를 생성한다.

생성한 ISO 폴더 속에 IOU파일에 있는 두개를 복사에서 넣어준다.

VM폴더에는 GNS3 VM ova를 복사해서 넣어준다.

VMware에서 가운데를 클릭하고 네모친 파일을 선택해준다. 알아서 압축을 풀고 세팅이된다.

그리고 컴퓨터 재부팅을 한다.


VMware에 가서 Edit눌러서 역시 첫번째 박스 체크되어있나 확인 후
KVM supprot를 True인지 확인을 해준다,
OK 누르고 network부분으로 가서 다음으로 두번 넘기고

앞에 #(주석)을 지워준다 그리고 address 부분에 netmask 225.255.255.0 gateway 10.10.10.1을 고쳐 적는다
그리고 컨트롤 + X를 누르면 하단에 저장할껀지 나오는데 Y를 눌러주고 엔터를 눌러주면 재시작하게 된다.

그리고 카멜레온이 혀가 늘어나는게 보이면 된 것.

GNS를 틀게되면 Setup Wizard가 뜨거나 안뜨면 Help를 눌러서 창을 띄우고 첫번째는 그냥 넘겨주고
Hostbinding부분에서 10.10.10.1로 바꿔준다

Next로 몇개 넘기고 Finsh를 하면 기능추가해주는 창이뜨면 그건 Cancel해준다.

GNS랑 VMware가 연동된 것. 이것을 확인하려면 GNS가 꺼지고 켜짐에 따라 VMware도 같이 꺼지고 켜진다.

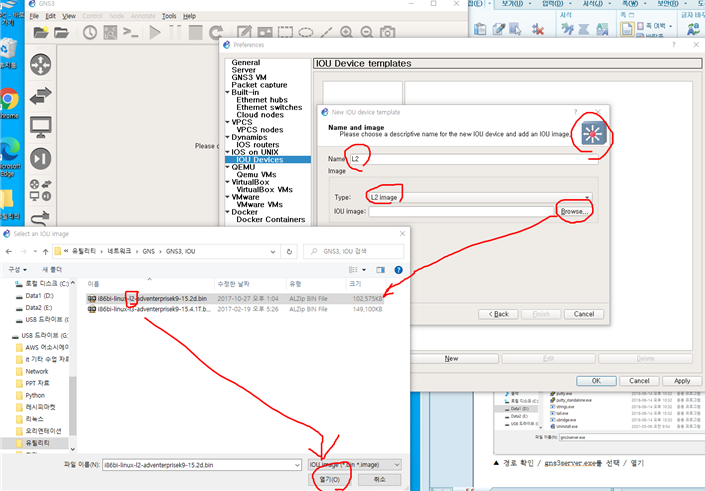

GNS에서 TEST를 만들어주고 edit에 preferences를 들어가고 IOU devices에서 new를 눌러서
name을 L2로 설정해주고 그에 이미지를 넣어준다.

똑같이 L3도 만들어주고 L3에 대한 이미지를 넣어준다.

그리고 IOS on UNIX로 들어가서 iourc를 넣어주면 알아서 들어가게 된다.

스위치와 라우터를 파워를 켜주고 명령어를 입력해주면 작동하는걸 확인 가능하다.

오른쪽에 두 부분에 초록색 불이 들어오면 완료




Switching

[ Bridges ]
- Software로 처리되는 Frame 전달 기법을 갖는다.
- Bridge는 최대 16개의 port를 갖는다.

[ L2 Switch ]
- Cisco Switch는 전용 프로세스가 Device에 탑재 되어 있으며, 하드웨어 기반의 Frame 전달 기법을 갖는다.
- Switch는 상위 기종일 경우 최대 100여개의 Port를 갖는다.
- 현재 대부분의 LAN Network의 통신은 Switch 장치에 의해 처리 된다.
- 관리 목적으로 IP를 부여할 수 있다.

L2 Switch의 기능 3가지
1. 주소학습 ( MAC Address를 이용한 Host 구분이 가능 )
2. Link 2중화 STP를 이용한 Loop 감지 솔루션을 구현
3. vlan 기술을 이용한 Broadcast Domain을 논리적으로 나누는 역할

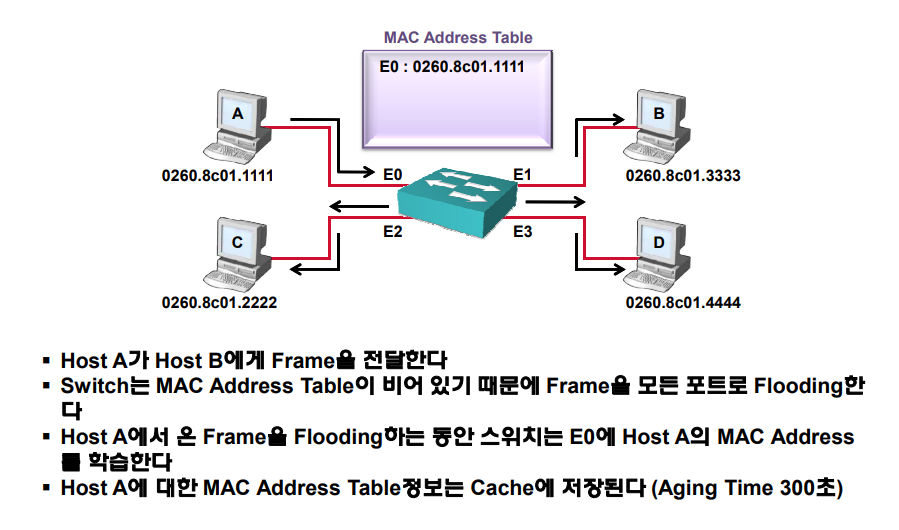

Switch MAC address Table

기본적인 MAC Address Table이다. 초기에는 Table에 아무것도 학습되어 있지않다.

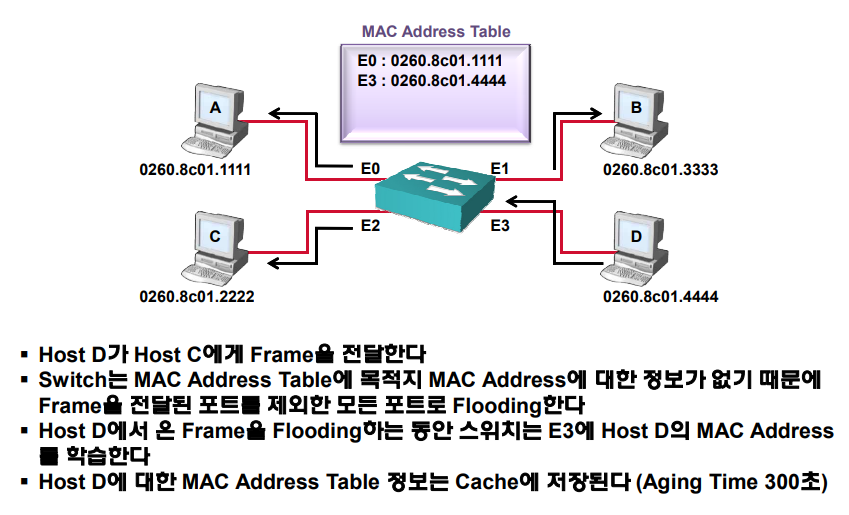

스위치 장비는 Broadcast나 Multicast로 받으면 전달받은 포트를 제외하고 모든 포트로 Flooding 한다
이 특성 때문에 Loop문제가 발생하기도 한다.


스위치 Vlan

VLAN명령어

SVI를 하려면 Vlan이 만들어져 있어야함


패킷트레이서 실습

이런식으로 설정이 되어있음

스위치도 라우터를 설정했던 명령어랑 비슷하게 가능하다.

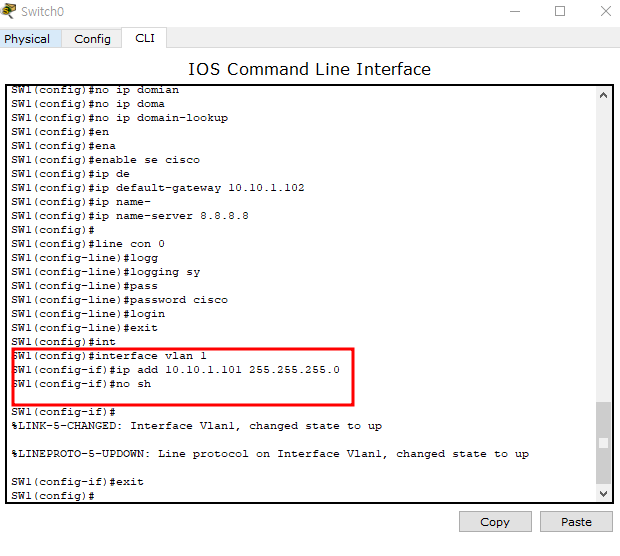

스위치 Vlan 명령어.

원격접속도 가능한 모습이다.
