2023/05/02 이중회로, VLAN, Trunk

Redundant Topology : 링크 이중회로

- Switch는 계속해서 Broadcast traffic을 서로에게 전파하기 때문에 Loop문제가 생길 수 있다.
- 보통은 한쪽을 막아두고 있다가, 다른 길이 죽어버리면 열린다. 이것이 STP

STP( Spanning-Tree Protocol )

- STP는 Switch가 Topology내의 루프를 인식하고 하나의 Link를 차단하고 있는 상태에서 Loop를 제거
- STP는 포트를 계속 모니터링 하다가 다른 포트에 장애나 토폴로지 변경이 발생하는 경우
포트를 재 설정하여 연결의 완전 소실이나 새로운 루프를 막는다
- BPDU : Switch사이에 우선순위를 판단해서 열어주는 경로인 Root Switch와 Non Switch를 분별한다
- 우선순위는 MAC Address와 Brdige Priority가 합친 값이 작은 Switch가 Root Switch가 된다.
- 그냥 STP를 쓴다면 50초의 전송 시간이 걸리기 때문에 사용하지않고 RSTP를 사용한다.

RSTP 종류

패킷 트레이서

이런식으로 설정하고 PC의 IP주소는 차례대로 10.10.1.1 ~ 10.10.1.4까지 이다

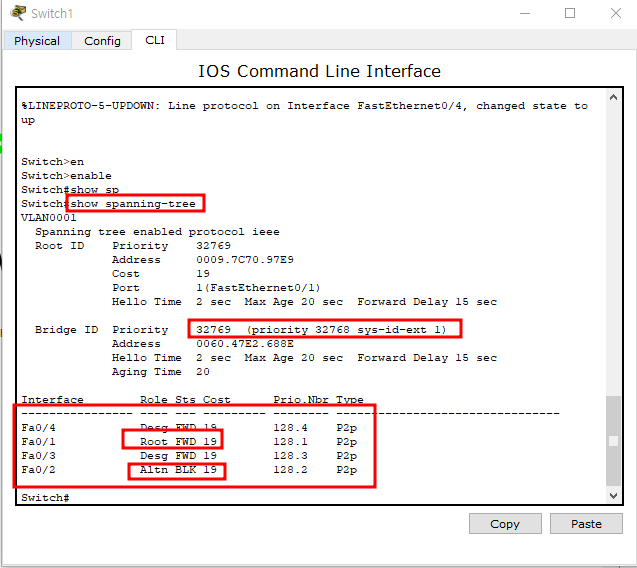

Route Bridge를 먼저 확인해봄

Non-root Bridge도 확인해봄

명령어를 이렇게 입력해주면 Non-root Bridge를 Route Bridge로 바꾼다.
spanning-tree valn (포트마다 숫자가 다름) 1 priority 4096 (4096의 배수로 쓴다)

RSTP fast 설정하는 명령어이다. 반대쪽도 똑같이 해준다.



Enterpris Capus Network : 스위치로 구성되어있는 대규모 환경의 네트워크 망

VLAN : 논리적으로 LAN구간을 분할한다
서로 다른 VLAN끼리는 통신이 안된다 서로 네트워크 대역대가 다르기 때문에
VLAN은 Switch 하나에서 한개만 만들 수 있는게 아니다

Seitc VLAN의 종류

브로드 캐스트 영역이 너무 커졌기 때문에 잘 안쓰인다.

요즘은 이걸로 많이 쓰인다 각 VLAN별로  다 다르게 설정한다.

Vlan을 구성 하기전 알아둬야하는 주의사항

Access Port : 내가 특정 인터페이스를 특정 포트에 소속시키는 것



VLAN 생성 설정

[ VLAN 생성 설정 ]
- 0번 ~ 4095번 까지 사용 가능
- 0번, 4095번의 경우 System에서 예약되어 있다.
- 1번, 1002 ~ 005번 VLAN 또한 이미 구성되어있다.
- 1번 Vlan ( Ethernet 환경에서 사용 할 수 있는 VLAN으로 미리 구성되어있다. )
- 1002 ~ 1005번 VLAN의 경우 Ethernet에서 사용 할 수 없는 VLAN으로 구성 ( 제거 X, Ethernet에서 사용 불가 )
- 실제 Ethernet에서 사용 할 수 있는 VLAN 범위 ( 1번 ~ 1001번, 1006번 ~ 4096번 )


Access 포트 설정

Access 포트 설정 예시

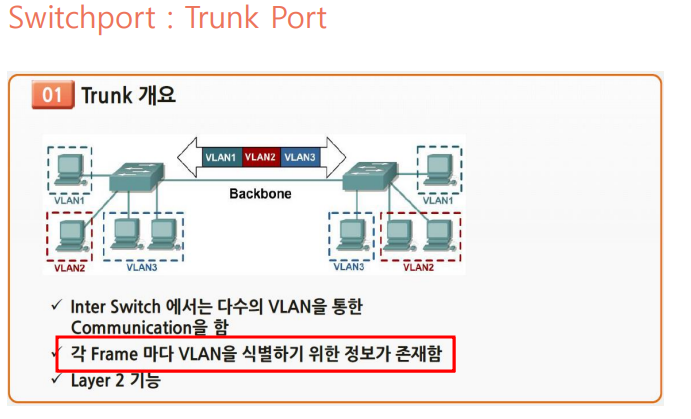

Trunk Port : 서로 다른 Switch에서 같은 VLAN끼리 연결하기 위해서 하는 기능

Trunk Port설정 권장 사항

Trunk Port설정 명령어 예시

이런식으로 연결이 되어있는 상태

스위치에서 공통적으로 이 설정을 완료 해준다. 여기서 바뀌는것은 Hostname이 1F_SW, 2F_SW, 3F_SW이다.

이렇게 vlan을 만들어준다.

만들어준 vlan을 acces port 연결해준다. 다른 스위치들도 해준다.

BB스위치와 연결을 위해 명령어를 입력해준다.

이렇게 연결하면 PC-0번에서 2F에 있는동일 Vlan인 PC-4번에게 통신이 가게된다.
하지만 PC-0번은 같은층인 PC-1번과 2번에게도 통신이 안된다.



명령어 입력하면 Spanning도 확인가능하다.


GNS3 IOU 설정 시 유의사항
- negotiate 기능을 지원하지 않으므로, dot1q 설정을 수동으로 진행해야 한다. ( switchport nonegotiate 사용 불가 )
- Tagging 방식을 반드시 수동으로 지정해야 한다 ( switchport trunk encapsulation dot1q )
