Switch EtherChannel


Multiple Links

- 다중의 링크를 논리적으로 하나의 링크로 만들어주는 기술이라고 생각하면 된다.
- 묶어준다고 속도 자체는 빨라지는게 아님 그냥 대역폭이 늘어난것
- 링크를 묶어준다면 관리해야하는 링크 수가 감소하기 때문에 STP가 떨어짐
- LACP는 표준프로토콜이다.

Etherchannel 구성을 위한 조건

두대에 연결된 스위치 링크가 있으면 두개는 동일해야한다 range로 묶어서 하는게 맞음

Port-Channelinterface와 Physicalinterface를 구분할 줄 알아야함
port-channelinterface는링크 두개를 묶으면 논리적인 port channel이 만들어짐 논리적인 인터페이스 하나가 만들어진다고
생각하면 됨
Physicalinterface는 물리적인 인터페이스 자체를 생각하면 된다.
EX) fa 0/1, fa 0/2

- L2 포트인 Switchport(Access/Trunk)와 L3 포트인 Routed 포트 모두 EtherChannel로 묶어서 사용이 가능하다.
  주의점은 하나의 논리적인 포트로 묶이는 물리적 포트들의 상태가 서로 동일해야 한다.
   => Access 포트의 경우 할당 VLAN / Duplex / Speed 등의 정보가 서로 일치해야 묶이는 것이 가능하다.
   => Trunk 포트의 경우 Encapsulation 방식(dot1q/ISL) / Native VLAN / Allowed VLAN 정보 등이 서로 일치해야 한다.

- EtherChannel 구성 후 Port 설정 내용을 변경하는 경우에는 실제 물리적 Port가 아닌 논리적 포트인 Port-Channel에서 설정을 변경해야 한다.
   => EtherChannel 구성 전에 물리적 Port에 설정된 내용은 EtherChannel 구성 후 Port-Channel로 상속된다.
   => 하지만 EtherChannel 구성 후 반대로 Port-Channel에서 명령어를 변경한 경우 해당 내용이 물리적 포트로 적용된다.
      ( 만약 물리적 Port의 설정을 변경할 경우 Port-Channel의 상태가 Down으로 변경된다 )


PAgP 와 LACP

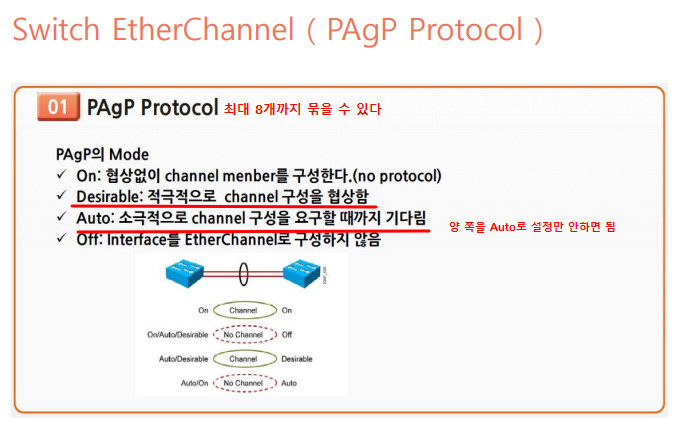

PAgP Protocol



PAgP 실습 명령어



LACP Protocol



LACP 실습 명령어



EtherChannel 구성 [ 명령어 ]

--------------------------------------------------------------------
configure t
no ip domain lookup
enable se cisco
line con 0
logging sy
exec-time 0 0
password cisco123
login
exit
--> 기본 명령어
--------------------------------------------------------------------
vlan 10
int range e 0/0-1
switchport access vlan 10
channel-group 1 mode desirable
no sh
-- > Channel-group 1로 묶는 명령어
--------------------------------------------------------------------
show ip int br
show etherchannel summary
show port-channel 1
--> 확인하는 명령어
--------------------------------------------------------------------
int port-channel 1
switchport acc vlan 20
end
--> Port-channel 들어가서 Vlan 설정 바꾸는 명령어
--------------------------------------------------------------------
no int port-ch 1
default int range e 0/0-1
--> 아까 설정했던 0/0-1의 설정을 초기화 하는 것
--------------------------------------------------------------------
vlan 20
exit
int range e 0/0-1
switchport trunk encap dot1q
switchport trunk allowed vlan 10,20
switchport trunk native vlan 999
switchport mode trunk
switchport nonegotiate
channel-group 2 mode active
no sh
exit
--------------------------------------------------------------------
no int port-ch 2
default int range e  0/0-1
--> 설정했던 채널2 부분을 초기화 하는 것
--------------------------------------------------------------------
int range e 0/0-1
no switchport
channel-group 4 mode active
no sh
exit
L3 Switch 사용을 멈추면서 channel 4로 묶는다
--------------------------------------------------------------------
int port-channel 4
ip add 1.1.1.1 255.255.255.0
no sh
exit
--> channel 4로 묶었기 때문에 ip주소를 추가하는게 가능하다
--------------------------------------------------------------------


이중화 게이트웨이

Switch FHRP ( HSRP, VRRP )

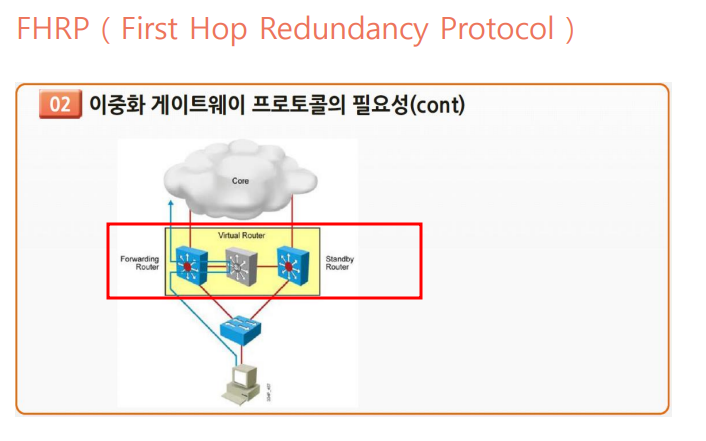

이중화 게이트웨이 프로토콜의 필요성

Router A를 GW로 쓰고있을 때 A가 죽어버리면
토폴로지에서 연결을 이쁘게 했서 B로 나갈 수 있더라도 GW가 A쪽으로
설정되어있어서 보낼 수 없다.

GW 역할을 할수있는 애들을 그룹으로 설정해준다.
Virtual Router를 만드는게 포인트이다.
Virtual Router를 만들면 MAC Address와 IP Address를 세팅해줘야한다 MAC은 자동이고
IP는 수동으로 해줘야한다.
두개중에 점유율이 높은 쪽으로 처리를 하다가 처리하는쪽이 죽게되면
반대쪽에서 처리하게 된다.

HSRP
Cisco 전용 프로토콜이다

HSRP의 기본 설정 명령어

Multiple HSRP Group 설정

VRRP

VRRP는 HSRP랑 이런 차이점만 있고 세팅하는 법도 비슷하다.
